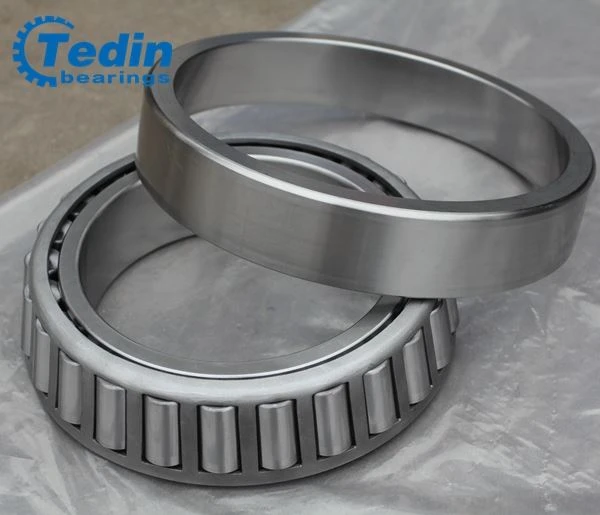

Saskaņoti konusveida rullīšu gultņi

Saskaņoti konusveida rullīšu gultņi

Saskaņotu vienas rindas konusveida rullīšu gultni parasti izmanto, lai atbalstītu lielu radiālo slodzi un divvirzienu aksiālo slodzi, vai vārpstas sistēmai ir jāveic divvirzienu aksiālā pozicionēšana, un tai ir jāsasniedz dotie iepriekšējas slodzes vai klīrensa apstākļi. Pēc sakritības pārī gultņa sākotnējais aksiālais klīrenss ir fiksēts. Lietotājs var instalēt un izmantot gultni tieši, nepielāgojot starpliku, kas vienkāršo instalēšanas procedūru un novērš instalēšanas kļūdu. Tāpēc to plaši izmanto visu veidu velmētavās, naftas mašīnās, vidējos un lielos reduktoros un citās iekārtās.

Trīs saskaņoti konusveida rullīšu gultņu izkārtojumi:

Tandēma aranžējums:

Kontaktlīnijas iet paralēli viena otrai. Atšķirībā no X un O izkārtojuma, tandēma izkārtojums var atbalstīt aksiālos spēkus tikai vienā virzienā. Kopumā šis gultņu pāris ir noregulēts pret citu konusveida rullīšu gultni, kas atbalsta aksiālos spēkus pretējā virzienā.

X (Aci pret aci) izkārtojums:

Kontaktlīnijas saplūst attiecībā pret gultņu asi. Kaut arī aksiālos spēkus var atbalstīt no abiem virzieniem. X izkārtojuma konstrukcija ir vienkārša un ir visbiežāk izmantotais konusveida rullīšu gultņu izvietojums saskaņotā pārī.

O (Atpakaļ uz aizmuguri) izkārtojums:

Kontaktlīnijas atšķiras attiecībā pret gultņu asi. Kaut arī aksiālos spēkus var atbalstīt no abiem virzieniem. O izkārtojuma atbalsta pamatne ir vislielākā, kas ir izdevīgi, ja komponents ar nelielu gultņu atstarpi ir jāvada ar pēc iespējas mazāku slīpuma atstarpi vai jāatbalsta slīpuma spēki. Gultņu izkārtojums šajā izkārtojumā ir salīdzinoši stingrs un var arī izturēt slodzes, kas rodas no noliekšanas momentiem.

Mērījumu prasības saskaņotiem pāra konusveida rullīšu gultņiem:

1. Mērot viena komplekta gultņa montāžas augstumu un saskaņotā pāra aksiālo atstarpi, katrs iestatītais gultnis jāpagriež, lai nodrošinātu, ka katra iestatītā gultņa rites korpuss ir vienmērīgi saskarē ar sacīkšu ceļu un visas gultņu daļas ir pareizajā stāvoklī. Ja nepieciešams, gultņu montāžas augstumu un aksiālo atstarpi mēra zem slodzes ar 0,1 ~ 0,5kN.

2. Mērplāksni notur horizontālā stāvoklī, mērinstrumentu nostiprina pie tās, un mērgalvja ir tai perpendikulāra. Ja viena un tā paša blīvju komplekta augstuma svārstības ir mazākas par 0,01 mm, instrumentu izvēlas ar diapazonu 0,001mm.

3. Mērījuma laikā trīs punktus vienmērīgi sadala pa 120 grādiem ap apkārtmēru, un vidējo aritmētisko vērtību uzskata par faktisko mērījuma dimensiju.

Kāpēc izvēlēties mūs?

1. Pieejamas gan collu sērijas, gan metriskās sērijas

2. Izmēru diapazons: ID 80mm - 1200mm


3. Ražošana un eksports ar 15 gadu pieredzi

4. ISO apstiprināts uzņēmums

5. 100% produktu kvalitātes pārbaude

6. Konkurētspējīga cena ar īsu piegādes laiku

7. Ātra reaģēšana uz pēcpārdošanas servisu: 24 stundu laikā
