Pagriežamie gultņi ir sava veida lieli gultņi ar īpašu konstrukciju, kas vienlaikus var izturēt lielu aksiālo slodzi, radiālo slodzi un apgāšanās momentu. Celtniecības tehnika ir pirmā un visplašāk izmantotā pagriežamo gultņu vieta, piemēram, zemes pārvietošanas tehnika, ekskavators, dezintegrators, krājumu uzkrājējs un rekuperators, greideris, veltnis, dinamiskais blietētājs, akmeņu urbšanas mašīnas, ceļa virsma utt.
Pagriežamo gredzenu sauc arī par rotējošu atbalstu. To savieno 2 struktūras, iekšējais gredzens un ārējais gredzens. Divi gredzeni griežas atsevišķi un pārraida slodzi. Vienkāršs savienotājs, kas aprīkots ar pagriežamo gredzenu, un to var ātri un ērti savienot ar citām konstrukcijām. Turklāt 2 gredzeni griežas vienmērīgāk. Pagriežamo gredzenu var izturēt vienu vai vairākkārtēju slodzi. Ir slodze, radiālā slodze, ass slodze, sasvēršanās moments un izejas griezes moments.
Pagriežamo gultņu priekšrocības
Visaptveroša kravnesība
Labākā daļa no PSR gultņu izmantošanas jebkurā sistēmā ir tā, ka tie nodrošina 360 grādu locītavu atbalstu pat tad, ja tos izmanto sarežģītām nesošām sistēmām. Gultņi nodrošina vienlaicīgu kustību pa vairākām asīm.
Bezvārpstas gultņi
Kad šie gultņi tiks izgatavoti, jūs ievērosiet, ka tie ir bez vārpstas/vārpstas, kas darbojas kā priekšrocība. Gultnis tagad uzlabo gultņa kustību un piešķir vairāk vietas citām sistēmas sastāvdaļām.
Kravnesības palielināšana
Jūs atradīsiet automātisku gultņu nestspējas pieaugumu konstrukcijas izmaiņu dēļ. Tagad tie spēj efektīvi izturēt lielas slodzes kustības laikā.
Pareizais stīvuma daudzums
Precīzi pagriežamie gredzenu gultņi var atvieglot plašu kustību diapazonu materiāla augstās stingrības dēļ. Tas ir ideāls daudzums, kas ir pietiekami liels, lai nodrošinātu atbalstu cietajiem lodīšu gultņiem
Mazāka berze
Tā kā komponentu ir mazāk, jo nav vārpstu vai vārpstu, jūs atradīsiet mazāku berzi, ko šie lodīšu gultņi radīs kustībai pat pie lielas slodzes. Kustības brīvība ir vēl viens aspekts, kas dod virsroku optimālas efektivitātes nodrošināšanā. Iepriekš minēto faktoru un apkārtējo komponentu dēļ gultņu kalpošanas laiks tiek salīdzinoši palielināts.
Vairāk kalpošanas laika
Šādu gultņu izturība palielinās berzes samazināšanās dēļ. Nestspēja ir noregulēta tā, lai tā samazinātu slodzi uz gultņiem un blakus esošajām sastāvdaļām. Samazinoties komponentu skaitam, jūs atklāsiet, ka sistēma kalpos ilgāk un tai būs mazākas apkopes problēmas.
-
![Ultra - plāns pagrieziena gultnis ar ārēju pārnesumu]()
Ultra - plāns pagrieziena gultnis ar ārēju pārnesumuUltra - Tīkla pielāgota četras - Punkta kontakta bumba, kas apslāpēta ar ultra - Tievām pielāgotajām četrām -} Punkta kontakta lodveida bumbas pagriešanas gultnis ir augsts -} Precīzijas risinājums,Vairāk -
![Šķērsots rullīšu pagrieziena gultnis]()
Šķērsots rullīšu pagrieziena gultnisStruktūras: bez pārnesuma, iekšējais pārnesums, ārējais pārnesums. Augsta rotācijas precizitāte: P5, P4, P2. Standarta sērija: SX,XSU,XSA,XSI,XV,XU,XA,XI;. Pielāgota sērija: modificēta struktūra unVairāk -
![Pagriežamie gultņi ar spirālveida zobratiem]()
Pagriežamie gultņi ar spirālveida zobratiemGultņa tips: četru punktu kontakta lodīšu grozāmais gultnis ar spirālveida zobratu; Tipa kods: 011.10.181. Precizitātes pakāpe: P2;. Izmērs: 140/233.8* H 33.1mm;. Rotācijas precizitāte: 0.003;.Vairāk -
![Četru punktu kontaktu lodīšu gultņi]()
Četru punktu kontaktu lodīšu gultņiČetru punktu kontaktu lodīšu pagriešanas gultņi ir pieejami šādi:. 1. Struktūra: ar iekšējo pārnesumu, ar ārējo pārnesumu, bez pārnesuma,. 2. iekšējā diametra diapazons: 200-6000mm;. 3. Īpaša virsmasVairāk -
![Iepriekš ielādēti pagriežamie gultņi]()
Iepriekš ielādēti pagriežamie gultņiIepriekš ielādētu pagriežamo gultņu priekšrocības:. 1. Uzlabojiet rotācijas precizitāti.. 2. Palieliniet stīvumu.. 3. Uzlabojiet gultņu kalpošanas laiku.. 4. Samaziniet troksni.. 5. Uzlabot dinamiskoVairāk -
![Augstas precizitātes pagriešanas gultņi]()
Augstas precizitātes pagriešanas gultņiAugstas precizitātes pagriešanas gultnis. 1 Ar rūdītiem zobiem;. 2 Ar slīpēšanas zobiem;. 3 Ar virsmas fosfātu apstrādi;. 4 galvenokārt izmanto militāram lietojumam: radaram un lidmašīnai, naftasVairāk -
![Nerūsējošā tērauda griešanas gultņi]()
Nerūsējošā tērauda griešanas gultņiNerūsējošā tērauda pagriežamais gultnis . 1 Materiāls: nerūsējošais tērauds; . 2 Struktūra: šķērsota rullīšu gultne, leņķa kontakta lodīšu gultnis; . 3 Ar īpašiem formas gredzeniem, slīpēšanasVairāk
Kāpēc izvēlēties mūs
Augstas kvalitātes
Mēs lepojamies ar mūsu izstrādājumu meistarību un nodrošinām, ka katrs no tiem atbilst mūsu stingriem kvalitātes standartiem.
Uzlabots aprīkojums
Mašīna, rīks vai instruments, kas izstrādāts ar progresīvu tehnoloģiju un funkcionalitāti, lai veiktu ļoti specifiskus uzdevumus ar lielāku precizitāti, efektivitāti un uzticamību.
Profesionāla komanda
Mūsu profesionālā komanda sadarbojas un efektīvi komunicē savā starpā, un ir apņēmusies nodrošināt augstas kvalitātes rezultātus. Viņi spēj tikt galā ar sarežģītiem izaicinājumiem un projektiem, kam nepieciešamas viņu specializētās zināšanas un pieredze.
Vienas pieturas risinājums
Mūsu ražotnēs mēs piedāvājam pilnu paketi, kas ietver visu nepieciešamo, lai jūs sāktu, tostarp apmācība, uzstādīšana un atbalsts.
Konkurētspējīga cena
Mēs piedāvājam augstākas kvalitātes preci vai pakalpojumu par līdzvērtīgu cenu. Tā rezultātā mums ir augoša un lojāla klientu bāze.
Pagriežamo gultņu veidi
Iekšējā pārnesuma tips
Tas ir pagriežams gultnis ar zobainu iekšējo gredzenu. Zobratiem un pagriežamajiem gultņiem nav jābūt aprīkotiem ar drošības pārsegiem, un zobratiem ir labāka putekļu necaurlaidība. Piepildītā smērviela ilgstoši uztur eļļošanu, un iekšējā zobrata savienojuma transmisijas kontakta spriegums ir zems, nodilums ir neliels un kalpošanas laiks ir ilgs.
Ārējo zobu tips
Tas ir pagriežams gultnis ar zobiem uz ārējā gredzena. Tas ir liels gultnis, kas spēj izturēt kombinētas slodzes un iztur lielus aksiālos, radiālos un apgāšanās momentus. Šo konstrukciju ir viegli apstrādāt, un tā var maksimāli izmantot pagriežamā gultņa ierobežoto vietu. Ja rodas kļūme, diagnostika ir vienkārša, tāpat kā zobrata sieta pārbaude. Lielāka gredzenveida zobrata soļa diametra dēļ var iegūt lielāku transmisijas attiecību, kā arī ievērojami samazināts zobrata apļveida spēks un griezes moments.
Vienrindas lodīšu pagrieziena gultnis
Vienas rindas lodīšu grozāmais gultnis ir četru punktu kontaktgultnis ar tikai vienu tērauda lodīšu rindu. Tie var vienlaikus izturēt aksiālo slodzi, radiālo slodzi un apgāšanās momentu. Četru punktu kontakta lodīšu pagriežamo gultņu rinda sastāv no diviem sēdekļiem. Tam ir kompakta struktūra un viegls svars. Tērauda lodītes četros punktos saskaras ar apļveida trasi.
Vienas rindas šķērsgriezuma rullīšu grozāmais gultnis
Vienas rindas krustotie rullīšu pagrieziena gultņi sastāv no divām sacīkstēm. Tam ir kompakta dizaina īpašības, viegls svars, augsta precizitāte un maza montāžas sprauga. Tā kā veltņi ir izvietoti sāniski proporcijā 1:1, tie ir piemēroti augstas precizitātes uzstādīšanai un var izturēt aksiālo spēku, izrietošo momentu un ievērojamu radiālo spēku.
Dubultais volejbola pagriežamais gultnis
Divrindu lodīšu pagriežamajiem gultņiem ir divu rindu tērauda lodīšu konstrukcija, kurai ir lielāka nestspēja un labāks drošības koeficients nekā vienas rindas pagriežamajiem gultņiem. Dubultajam volejbola pagriežamajam gultnim ir trīs sēdekļi. Tērauda lodītes un ierobežojošos blokus var uzstādīt tieši uz augšējās un apakšējās trases. Tērauda lodīšu augšējās un apakšējās rindas ar dažādu diametru tiek montētas atbilstoši sprieguma apstākļiem.
Trīs rindu rullīšu pagriežamais gultnis
Trīs rindu rullīšu pagriežamajiem gultņiem ir trīs sliežu ceļu rindas, un rites elementi ir tērauda veltņi. Šī konstrukcija var izturēt vislielākās slodzes, salīdzinot ar citiem konstrukciju nesošajiem veidiem.
Pagriežamo gultņu pielietojums
Aviācijas un kosmosa rūpniecība
Pagriežamajiem gultņiem ir plašs pielietojuma klāsts aviācijas un kosmosa rūpniecībā, sākot no lidmašīnu šasijas līdz satelītantenām un teleskopiem.
Medicīniskais aprīkojums
Medicīniskajām iekārtām, piemēram, CT skeneriem un rentgena aparātiem, bieži ir nepieciešami rotējoši statīvi, lai nodrošinātu precīzu pozicionēšanu un rotācijas kustību.
Pārtikas un iepakojuma rūpniecība
Pārtikas pārstrādes un iepakošanas līnijās pagriežamos gultņus izmanto rotējošās konveijera lentēs, blīvēšanas mašīnās un iepakošanas iekārtās.
Jūras inženierija
Jūras inženierijas jomā pagriežamos gultņus plaši izmanto celšanas iekārtās, jūras celtņos un dažādos zemūdens robotos.
Zinātniskie pētījumi
Zinātniskās izpētes jomā pagriežamos gultņus izmanto astronomiskajos teleskopos, daļiņu paātrinātājos, mikroskopos un eksperimentālās ierīcēs.
Vēja un saules enerģija
Vēja turbīnām un saules izsekošanas sistēmām ir nepieciešami pagriežami gultņi, lai nodrošinātu, ka vēja turbīna vai saules panelis var griezties atkarībā no vēja virziena vai saules stāvokļa, lai maksimāli palielinātu vēja vai saules enerģijas uztveršanu.
Kalnrūpniecība un smagā tehnika
Ieguves un būvniecības smagajā mašīnā pagriežamos gultņus izmanto ekskavatoros, iekrāvējos, ekskavatoros un citās iekārtās.
Būvniecības darbi
Būvprojektos pagriežamos gultņus parasti izmanto celtņiem, torņa celtņiem, betona sūkņiem un citām iekārtām. Tie ļauj šīm mašīnām griezties par 360 grādiem, atvieglojot materiālu un aprīkojuma pārvietošanu un novietošanu.
Pagriežamo gultņu sastāvdaļas
Pagriežamā gultņa iekšējais gredzens (augšējais gredzens)
Tas var būt zobains vai bezzobains. Tas ir izgatavots no precīzām sacīkšu trasēm, kas izgatavotas no oglekļa tērauda, kas var pārnest abu gredzenu slodzi un relatīvo kustību. Iekšējie un ārējie gredzeni ir selektīvi rūdīti līdz vajadzīgajai virsmai un dziļumam, lai pārnestu iekārtas darbības laikā radušos lielos spriegumus.
Pagriežamā gultņa ārējais gredzens (apakšējais sēdekļa gredzens)
Tam var būt arī zobi vai bezzoba. Tāpat kā iekšējais gredzens, tas ir piestiprināts pie rotācijas uzmavas un korpusa, izmantojot augstas stiprības skrūves. Ārējā gredzena stingrību nodrošina šasijas konstrukcija, kas to atbalsta.
Pagriežamie gultņu rites elementi
Ritošie elementi ir pagrieziena gultņu galvenās sastāvdaļas. Tie ripo starp iekšējo un ārējo gredzenu, lai palīdzētu izturēt un pārnest slodzi. Pagriežamā gultņa rites elementi var būt bumbiņas vai rullīši. Ritošo elementu un sacīkšu trases saskares punktiem ir mazāk slodzes ciklu. Projektējot un aprēķinot, nestspēju galvenokārt aprēķina, lai noteiktu maksimālo saskares spriegumu rites elementa un sacīkšu ceļa saskares punktā.
Grozāmais gultņa būris
Grozāmā gultņa korpuss ir tā galvenā sastāvdaļa, un tam ir dažādas strukturālās formas, piemēram, integrālais tips, segmentētais tips un izolācijas bloka tips. Kopējais būris un segmentētais būris Šie divu veidu būri parasti ir izgatavoti no tērauda Nr. 20 vai ZL102. liets alumīnija sakausējums.izolācijas bloku būrisŠā tipa būri parasti ir izgatavoti no poliamīda 1010 sveķiem, ZL102 lietā alumīnija sakausējuma un citiem materiāliem.
Grozāmais gultņa blīvējums
Blīvējuma funkcija ir aizsargāt pagrieziena gultni no ārējiem piesārņotājiem un novērst smērvielas zudumu. Pagriežamā gultņa blīvējums ir svarīga sastāvdaļa, ko galvenokārt izmanto, lai novērstu smērvielu noplūdi sacīkšu trasē un svešķermeņu, piemēram, dubļu, ūdens, putekļu utt., iekļūšanu ārējā vidē sacīkšu trasē. Tas zināmā mērā var aizsargāt skrējienus, rites elementus un izolācijas korpusus, tādējādi pagarinot pagrieziena gultņa kalpošanas laiku.
Grozāmais gultņa izolācijas bloks
Eļļošanas ierīces bieži izmanto, lai nodrošinātu pagrieziena gultņu smērvielu, lai samazinātu berzi un nodilumu. Galvenokārt izmanto, lai nodrošinātu normālu pagrieziena gultņa darbību.
Pagriežamo gultņu materiāls
Materiāli uzgaļiem un rites elementiem
Parasti pagriežamā gultņa rites elementi ir izgatavoti no integrēti rūdīta oglekļa-hroma gultņu tērauda. Klase ir izgatavota no GCr15 vai GCr15SiMn tērauda; pagriežamais gultņa gredzens ir izgatavots no virspusēji rūdīta tērauda. Ja lietotājam nav īpašu prasību, tas parasti ir izgatavots no 50 Mn tērauda. Tomēr dažreiz, lai apmierinātu resursdatora vajadzības kādās īpašās lietojumprogrammās, to var izgatavot arī pēc lietotāja sniegtajām prasībām. Īpašiem lietošanas apstākļiem jāizvēlas citas virsmas rūdīta tērauda markas, piemēram, 42CrMo, 5CrMnMo utt.
Materiāli būrim
Pagriežamo gultņu būriem ir tādas strukturālas formas kā integrālais, segmentētais un izolācijas bloka tips. Integrētie un segmentētie būri ir izgatavoti no Nr.20 tērauda vai ZL102 lietā alumīnija sakausējuma. Izolācijas bloka tips ir izgatavots no poliamīda 1010 sveķiem, ZL102 lietā alumīnija sakausējuma u.c. Pēdējos gados, nepārtraukti attīstoties materiālu industrijai, segmentēto būru projektēšanā tiek popularizēts un pielietots arī neilons GRPA66.25.
Kad pagriežamais gultnis ir darbojies 100 stundas, ir jāpārbauda skrūvju iepriekšējais pievilkšanas spēks. Pēc tam ik pēc 500 darbības stundām ir jāuztur pietiekams priekšpievilkšanas spēks.
Ja pagriežamais gultnis tiek izmantots, ja rodas troksnis, trieciens vai pēkšņs jaudas pieaugums, tas nekavējoties jāaptur, lai veiktu pārbaudi, traucējummeklēšanu un, ja nepieciešams, demontāžu un pārbaudi.
Pagriežamā gultņa trase regulāri jāpiepilda ar smērvielu. Vispārīgi runājot, lodīšu gultņi ir jāuzpilda ik pēc 100 darba stundām, bet rullīšu gultņi – ik pēc 50 darbības stundām.
Pagriežamā gultņa zobu virsma regulāri jātīra no gružiem un jāpārklāj ar atbilstošu smērvielu.
Ik pēc 10 maiņām ir jātīra un jāieeļļo pagrieziena gultnis un pagrieziena gredzena zobu virsma.
Faktori, kas jāņem vērā, izvēloties grozāmo gultni
Rotācijas precizitāte
Krustveida rullīšu pagriežamie gultņi parasti tiek izvēlēti, ja ir nepieciešama iespēja precīzi novietot gultni.
Nestspēja
Nestspēja ir viens no faktoriem, kas nosaka gultņa izmēru. Parasti četru punktu kontakta lodīšu pagriežamais gultnis var izturēt lielākas radiālās slodzes un triecienslodzes, tāpēc tas ir piemērots situācijām, kad var mainīties lielākas slodzes un slodžu lielums un virziens.
Darba temperatūra
Vairumā gadījumu pagrieziena gultņa pieļaujamo darba temperatūru galvenokārt nosaka smērviela, starplikas un blīvējuma materiāli. Parasti pieļaujamais darba temperatūras diapazons pagrieziena gultņiem ir no -25 līdz +70 grādiem.
Vibrācija
Lietojumiem, kas saistīti ar vibrāciju, ir piemēroti iepriekš noslogoti četru punktu kontakta lodīšu pagriežamie gultņu gredzeni un krustoti cilindriski rullīšu pagriežamie gredzeni.
Skriešanas ātrums
Berzes spēks, ko rada četru punktu kontakta lodītes pagrieziena gredzens, ir mazāks nekā krustotā cilindriskā rullīša pagrieziena gredzena spēks, un tam ir lielāks ierobežojuma ātrums.
Ronis
Blīvējums ir ļoti svarīgs pagriežamā gredzena darbībai. Kvalificēti blīvējumi, ko izmanto pagriežamajos gultņos, nodrošina labu aizsardzību pret mitrumu un piesārņojumu, kā arī nodrošina atbilstošu smērvielu līmeni gultņos, tādējādi pagarinot gultņa kalpošanas laiku.
Divi koncentriski gredzeni veido pagrieziena gultņa galveno struktūru. Ārējais gredzens parasti atrodas plakaniski pret nekustīgu virsmu un tiek ieskrūvēts vietā, izmantojot vienmērīgi izvietotus montāžas caurumus. Iekšējais gredzens parasti tiek piestiprināts pie pagrieziena objekta, izmantojot adaptera plāksni vai kronšteinu. Tas parasti pārvietojas rotācijas veidā, kamēr ārējais gredzens paliek piestiprināts pie montāžas virsmas. Relatīvo griešanos starp gredzeniem veicina vai nu ritošie, vai bīdāmi elementi. Pagriežamajiem gredzeniem, kas darbojas ar lodīšu gultņiem, ir iekļautas detaļas, kas atvieglo sistēmas eļļošanu, piemēram, blīves, slodzes aizbāžņi, smērvielas un konusveida tapas. Pagriežamajiem gredzeniem, kuru pamatā ir bīdāmie elementi, starp iekšējo un ārējo gredzenu atrodas nomaināmas plastmasas starplikas. Tā kā pagriežamajiem gredzeniem, kuru pamatā ir lodīšu gultņi, ir ļoti mazi saskares punkti (lodīšu gultņi pieskaras iekšējām un ārējām gredzena virsmām), tie spēj kustēties. ar ļoti zemu berzi. Pagriežamie gredzeni, kuru pamatā ir plastmasas starplikas, lai atvieglotu kustību (ar lielāku iekšējo gredzena virsmu, lai labāk izturētu lielākas slodzes), labāk darbojas plakaniem, horizontāliem lietojumiem. Vertikālie pielietojumi ir labāk piemēroti pagriežamajiem gredzeniem uz lodīšu gultņiem.
Lietas, kurām jāpievērš uzmanība, veicot pagriežamo gultņu apkopi
Pagriežamā gredzena stiprinājuma balstam jābūt pietiekami stingram, un montāžas virsmai jābūt līdzenai. Pirms pagrieziena gredzena montāžas balstam jābūt pakļautam spriedzes samazināšanai. Pagriežamais gultnis un pagrieziena gredzens ir jāremontē un jāuztur, lai samazinātu pagrieziena gredzena balsta deformāciju. Montāžas laikā balsts ir jāsamontē. Saskares virsma ar pagrieziena gultni ir jānotīra.
Lietojot pagriežamos gultņus un pagriežamos gultņus, jāpievērš uzmanība trokšņa un pagrieziena pretestības griezes momenta izmaiņām. Ja pagriežamo gultņu un pagriežamo gultņu apkopē ir kādas novirzes, tie ir jāizjauc pārbaudei. Pagriežamie gultņi ir jāpaceļ vai jāuzglabā horizontāli, nevis vertikāli. Paceliet vai uzglabājiet, lai izvairītos no deformācijas.
Pirms skrūvju pievilkšanas jāpārbauda pagrieziena gultnis un pagrieziena balsts, vai tie ir savienoti ar zobratu. Savienojuma stāvoklim jāatbilst pārnesumu precizitātes prasībām, tas ir, kontaktpunktiem, kas sadalīti uz zoba virsmas pēc pārnesumu pāra braukšanas ar vieglu bremzēšanu. Zobu augstuma virziens nav mazāks par 25%, un zoba garuma virziens nav mazāks par 30%.
Pagriežamais gultnis un pagrieziena gredzens Lai nodrošinātu skrūvju darba uzticamību un izvairītos no skrūvju iepriekšēja pievilkšanas spēka trūkuma, pagriežamo gultni un pagrieziena gredzenu jāpārbauda skrūvju iepriekšēja pievilkšanas griezes moments pēc 100 un 500 stundām. pagrieziena gredzena darbība. Iepriekšēja pievilkšanas griezes moments ir jāpārbauda ik pēc 1000 darba stundām.
Kā pareizi izvēlēties pagriežamos gultņus
Nestspēja
Pirmais un vissvarīgākais faktors, kas jāņem vērā, izvēloties grozāmo gultni, ir kravnesība. Jums ir jānosaka maksimālā slodze, ko gultnis izturēs darbības laikā. Tas ietver gan statiskās, gan dinamiskās slodzes. Statiskā slodze ir mašīnas svars, savukārt dinamiskā slodze ir mašīnas svars plus visas papildu slodzes, kas var tikt pielietotas darbības laikā. Noteikti izvēlieties pagriežamo gultni, kas atbilst jūsu pielietojuma maksimālajai kravnesībai.
Izmēri Un Izmēri
Svarīgi faktori, kas jāņem vērā, ir arī pagriežamā gultņa izmērs un izmēri. Jums jāpārliecinās, vai gultņi ir pareizi piemēroti jūsu pielietojumam un spēj izturēt nepieciešamās slodzes. Gultņu izmērs un izmēri būs atkarīgi no tehnikas izmēra un svara, kā arī no uzstādīšanai pieejamās vietas. Noteikti izmēriet pieejamo vietu un izvēlieties atbilstošos gultņus.
Darbības nosacījumi
Piemērotā pagrieziena gultņa izvēlē ir nozīme arī jūsu lietojuma darbības apstākļiem. Jāņem vērā tādi faktori kā temperatūra, mitrums un kodīgu vielu iedarbība. Izvēlieties gultņus, kas paredzēti darbam jūsu pielietojuma īpašajos apstākļos. Piemēram, ja jūsu lietojumprogramma ir pakļauta augstām temperatūrām, izvēlieties gultņus, kas var izturēt augstu temperatūru.
Eļļošana
Pareiza eļļošana ir būtiska pagrieziena gultņu vienmērīgai darbībai. Jums jāizvēlas gultņi, kas ir paredzēti pareizai eļļošanai. Apsveriet, kāda veida smērviela tiks izmantota un cik bieži tā būs jāizmanto. Izvēlieties gultņus, kas paredzēti lietošanai ar smērvielu, kuru plānojat izmantot.
Izmaksas
Visbeidzot, jums jāņem vērā pagriežamā gultņa izmaksas. Lai gan var būt vilinoši izvēlēties lētākas iespējas, ir svarīgi atcerēties, ka gultņu kvalitāte ietekmē jūsu mašīnas veiktspēju un ilgmūžību. Izvēlieties gultņus, kas atbilst jūsu budžetam, bet atbilst jūsu pielietojuma prasībām.
Kā izvēlēties pagriežamā gultņa materiālu
Ritošā elementa materiāls
Ritošajos elementos parasti izmanto GCr15SiMn.
Gredzena materiāls
Grozāmais gultņa gredzens ir izgatavots no 50Mn, bet dažreiz tiek izmantots arī 42CrMo, lai apmierinātu saimnieka vajadzības īpašos lietojumos.
Būra materiāls
Būrim ir dažādi strukturālie veidi, piemēram, integrālais tips, segmentētais tips, izolācijas bloka tips utt. Integrētais vai segmentētais būris ir izgatavots no 20# tērauda vai ZL102 lietā alumīnija sakausējuma. Izolācijas bloka kronšteins ir izgatavots no poliamīda 1010 sveķiem, ZL102 alumīnija sakausējuma vai QA110-3-1.
Blīvgredzena materiāls
Pagriežamajam gultnim jābūt izgatavotam no eļļas izturīgas gumijas, fluora gumijas, pret eļļu izturīgas nitrilkaučuka utt. Pagrieziena plākšņu gultņa klīrenss galvenokārt tiek izmantots, lai kompensētu ražošanas kļūdas un pagrieziena plākšņu gultņu balstu un ar to saistīto uzstādīšanas kļūdas. saimnieka montāžas daļas, lai nodrošinātu normālu gultņu lietošanu. Atbilstoši pagrieziena gultņa konstrukcijas tipam/pielaides līmenim un rites elementu grupas indeksācijas apļa diametram nosaka pagrieziena gultņa klīrensa vērtību vai traucējumu lielumu.
Kā uzstādīt pagriežamos gultņus
Pārliecinieties, ka pagriežamais gultnis tiek pareizi transportēts un uzglabāts
Kad ražotāji sagatavo pagriežamo gredzenu gultņus nosūtīšanai, tos viegli ieeļļo, iepako nosūtīšanai un iepako atsevišķos, tam paredzētos konteineros. Pēc saņemšanas uzglabājiet ierīci tīrā, sausā vietā, izmantojot oriģinālos iepakojuma materiālus līdz uzstādīšanai. Pārliecinieties, vai visās vietās ap pagrieziena gredzena gultni nav smilšu un netīrumu.
Bieži pārbaudiet, vai fragmenti nav deformēti vai traucēti
Katrai pagrieziena gultņa daļai jābūt tīrai, to nedrīkst aizsprostot ar mazākajiem svešķermeņiem, un tā ir precīzi novietota. Darbības laikā var rasties problēmas, ja rodas berze vai nelīdzsvarotība. Slodzes var koncentrēties noteiktās vietās, izraisot bojājumus vai pārmērīgu nolietojumu.
Pārliecinieties, vai atbalsta virsma ir līdzena un stingra
Atbalsta virsmām jābūt apstrādātām gludām un ideāli līdzenām. Tiem jābūt pietiekami izturīgiem, lai darbības laikā paliktu stingri, lai novērstu vibrāciju vai lieces, kas var rasties nelīdzsvarotības dēļ.
Pārbaudiet gredzena apaļumu
Ir ļoti svarīgi aizsargāt visus pagrieziena gredzena gultņa elementus. Ja transportēšanas, iekraušanas un izkraušanas laikā tiek bojāts pagrieziena gultņa apaļums, pagrieziena piedziņa nedarbosies pareizi. Pagriežamo gredzenu gultņi ir jātransportē un jāuzglabā īpašās kastēs un vienmēr jāuztur horizontālā stāvoklī. Pārliecinieties, vai izmantotais pacelšanas aprīkojums vai stropes ir pietiekami izturīgas, lai paceltu un nostiprinātu gredzenus uzstādīšanas laikā. Ārējie zobratu zobi ir jāaizsargā, lai novērstu bojājumus no sadursmes ar citām virsmām. Pagrieziena gultņu aprīkojuma glabāšanas laiks nedrīkst pārsniegt sešus mēnešus. Skrejceļiem vienmēr jābūt ieeļļotiem un bez rūsas.
Pareiza blīvēšana un eļļošana
Uzstādītājiem ir jānorāda gultņu iebūvētie blīvējumi kopā ar aizsargiem, lai aizsargātu zobratus un gultņus. Tāpat kā lielākajai daļai metāla mašīnu detaļu, pareizai eļļošanai ir būtiska nozīme vienmērīgai darbībai un ilgam kalpošanas laikam. Šis process ir būtisks pagriežamo gredzenu gultņiem un zobratiem. Ierīcei būs pievienota lietošanas instrukcija, kurā būs ieteikts ieteicamais eļļošanas biežums. Eļļošanas grafiks ir atkarīgs no iekārtas veida un tā lietošanas.
Pārnesumu eļļošana
Zobrati jāieeļļo ar otu vai smidzinātāju tūlīt pēc montāžas. Transmisijas eļļu ieteicams eļļot vismaz reizi trijos mēnešos atkarībā no aprīkojuma lietošanas smaguma pakāpes.
Pirms lietošanas rūpīgi pārbaudiet uzstādīšanas instrukcijas un pārbaudiet
Lūdzu, ievērojiet ražotāja uzstādīšanas instrukcijas. Uzstādīšanas laikā pagriežamais gultnis ir jāpagriež, vienlaikus pievelkot skrūves, lai noteiktu, vai nav saspringtas vietas. Tāpat vēlreiz pārbaudiet skrūvju griezes momentu, lai noteiktu jebkādas izmaiņas, kas radušās nosēšanās dēļ.

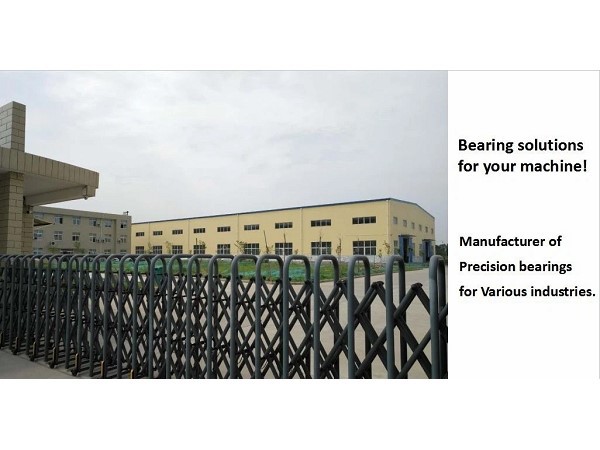

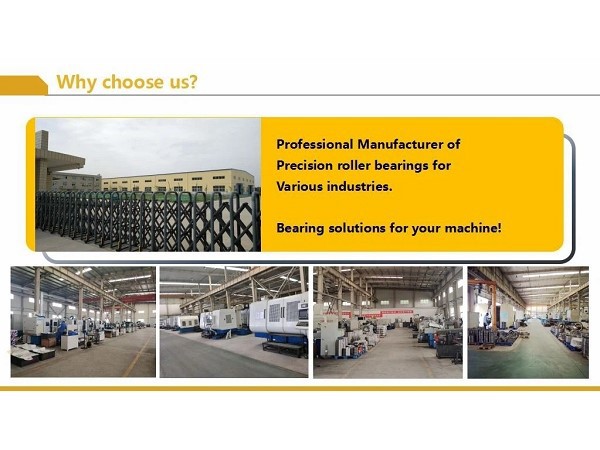

Mūsu rūpnīca
LUOYANG TEDIN BEARING CO., LTD. --pieder augstākās klases rites gultņu ražošanas pamattehnoloģija, kas koncentrējas uz pētniecību un attīstību augstākās klases gultņiem, pielāgotiem gultņiem un īpaši izstrādātiem precīzijas gultņiem, un tie ir bijuši vadošā pozīcijā Ķīnā.
TEDIN ir dažādas automātiskās ražošanas līnijas un atbalsta iekārtas augstas precizitātes rullīšu gultņiem. Precīzijas gultņu precizitātes pakāpe var sasniegt P5, P4, P2. TEDIN apkalpo plašu klientu loku, jo īpaši precīzijas darbgaldos, velmētavās, precīzijas rotācijas galdos, rūpnieciskajos robotos, ātrgaitas dzelzceļā, sliežu ceļu satiksmē, militārajos radaros, helikopteros, vēja enerģijā un saules enerģijā utt.
Mūsu sertifikāts
FAQ
Mūsu uzņēmums ir viens no vadošajiem speciālo pagriežamo gultņu ražotājiem Ķīnā. Jūtieties brīvi vairumtirdzniecībā šeit no mūsu rūpnīcas pārdošanai augstas kvalitātes speciālos pagriežamos gultņus. Ir pieejams arī pielāgots pakalpojums.
