XSU sērijas šķērsrullīšu gultņus parasti izmanto CNC frēzmašīnās, urbjmašīnās, dažādās vertikālās virpošanas un vertikālās frēzmašīnās un citos precīzos pagrieziena galdos. Pateicoties optimizētajam pievelkšanas spēkam, šāda veida gultņiem ir augsta stingrība, tāpēc tiek garantēta arī pagrieziena galda stingrība un precizitāte. Pateicoties divu šķērsrullīšu rindu konstrukcijai, gultņa efektīvo laidumu var ievērojami uzlabot, tāpēc šķērsotajam rullīšu gultnim ir augsts pret apgāšanās momentu.

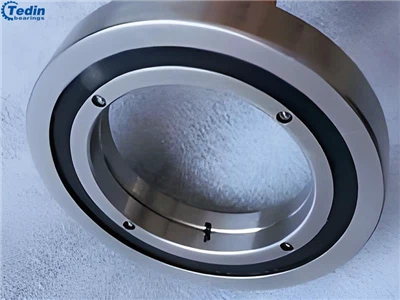

Gultņa tips: XSU šķērsgriezums, rullīšu gultņi
Tipa kods: XSU 080218
Izmēri: 180*255*25,4 mm
Pamata slodzes novērtējums: Cr=49KN, Cor=127KN,
Robežas ātrums: 175 apgr./min
Ar stiprinājuma caurumiem gan uz ārējā gredzena, gan pie iekšējā gredzena.
Klīrenss: CC0, C0, VSP, iepriekš ielādēts,
vārpstas diametrs | Modeļa numurs | Galvenie izmēri (mm) | Pamata slodzes novērtējums (aksiāli) | Pamata slodzes novērtējums (radiāli) | Ātruma ierobežošana | svars | ||||||||
iekšējais gredzens d | ārējais gredzens D | platums B | nB | nošķelt r (min) | La | Li | Ca kN | Coa KN | Cr KN | Kor. KN | r/min | Kilograms | ||
130 | XSU080168 | 130 | 205 | 25.4 | 12 | 1.1 | 190 | 145 | 66 | 240 | 42 | 96 | 227 | 3.3 |
150 | XSU080188 | 150 | 225 | 25.4 | 16 | 1.1 | 210 | 165 | 71 | 275 | 46 | 110 | 203 | 3.7 |
180 | XSU080218 | 180 | 255 | 25.4 | 20 | 1.1 | 240 | 195 | 77 | 315 | 49 | 127 | 175 | 4.3 |
220 | XSU080258 | 220 | 295 | 25.4 | 24 | 1.5 | 280 | 235 | 84 | 375 | 54 | 151 | 148 | 5.1 |
280 | XSU080318 | 280 | 355 | 25.4 | 28 | 1.5 | 340 | 295 | 93 | 465 | 59 | 185 | 120 | 6.3 |
360 | XSU080398 | 360 | 435 | 25.4 | 36 | 2 | 420 | 375 | 106 | 590 | 68 | 236 | 96 | 7.8 |
